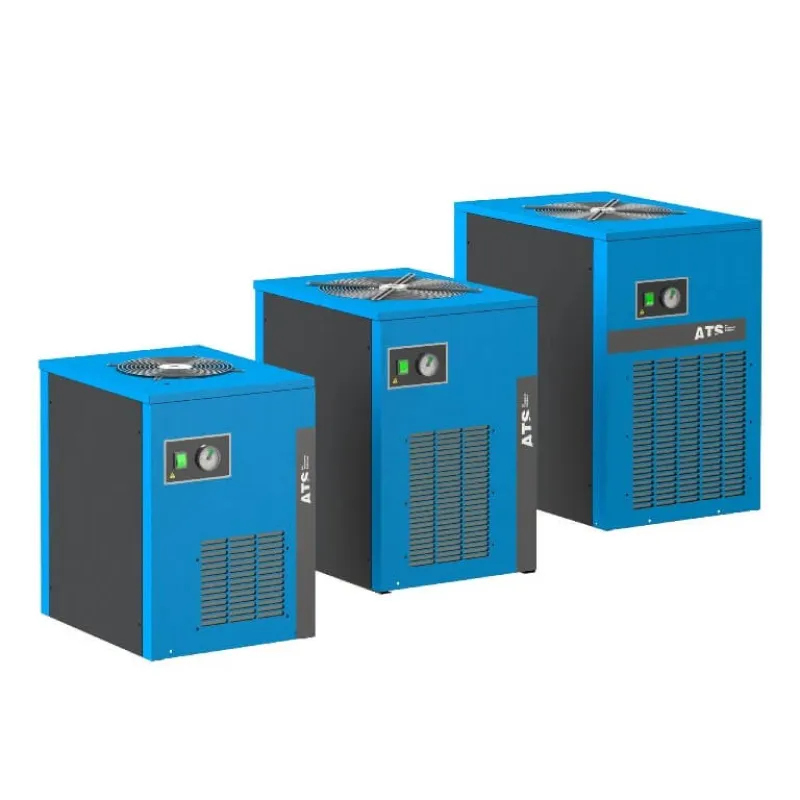

Осушители сжатого воздуха серии DTG (Tungsten Series) производства ATS S.r.l. включают в себя доохладитель и рефрижераторный осушитель в едином корпусе и позволяют удалять влагу из сжатого воздуха с высокой температурой до точки росы под давлением +3⁰С (поток указан при номинальной точке росы +7⁰С), что соответствует классу 4 по стандарту DIN ISO 8573-1
Преимущества осушителей рефрижераторного типа DTG
- Большой алюминиевый теплообменник запатентованной геометрии эффективно охлаждает контур сжатого воздуха при минимальных потерях давления
- Возможность установки осушителя при температуре сжатого воздуха на входе до 100⁰С
- Постоянный электронный контроль за стабильностью заданной точки росы независимо от внешних параметров и текущего потока воздуха
- Удобная компоновка оборудования
- Электронный слив конденсата уже в стандартной комплектации
- Минимальные энергозатраты
-
Теплообменник воздух-воздух
- Запатентованная технология перемешивания потоков воздуха в специальной камере, которая позволяет смешивать потоки воздуха на выходе из теплообменника воздух-воздух для повышения стабильности температуры потока и повышения эффективности осушиения
- Испаритель
- Влагоотделитель
По давлению:
Входное давление, бар
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
14
|
Коррекционный фактор
|
0,77
|
0,86
|
0,93
|
1,00
|
1,05
|
1,14
|
1,21
|
1,27
|
По температуре окружающей среды:
Температура окр. среды, ℃
|
25
|
30
|
35
|
40
|
45
|
50
|
Коррекционный фактор
|
1,00
|
0,95
|
0,90
|
0,87
|
0,77
|
0,64
|
По температуре воздуха на входе в осушитель:
Температура на вх. в осушитель, ℃
|
60
|
70
|
80
|
90
|
Коррекционный фактор
|
1,20
|
1,07
|
1,00
|
0,86
|
По требуемой точке росы:
Входное давление, бар
|
3
|
5
|
7
|
10
|
Коррекционный фактор
|
0,78
|
0,90
|
1,00
|
1,12
|
Производительность, л/мин
1133
Тип осушителя
Рефрижераторный
Номинальная точка росы, °C
+7
Разъем входа, дюйм
Внутренняя резьба 3/4
Разъем выхода, дюйм
Внутренняя резьба 3/4
Максимальная температура сжатого воздуха на входе, °C
100
